- 產品詳情

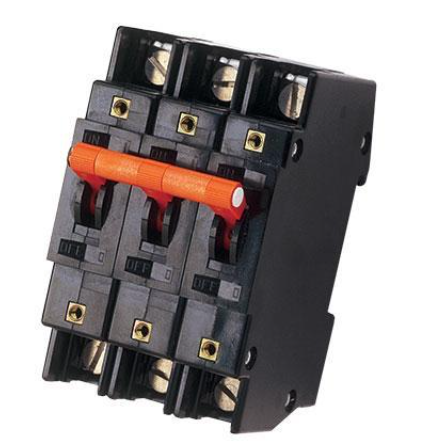

IELR系列專為35mm對稱DIN導軌、Airpax IALHR、IULHR和IELHR系列設計。軌道安裝式磁路保護器安裝拆卸快速簡便，布線高效經濟且節(jié)省空間，有1、2、3、4極型號，手柄顏色可選且?guī)ч_/關和國際I/O標記，符合UL、CSA標準，滿足IEC和TUV間距要求，用于多種設備。其特征如下：
- 串聯跳閘：串聯跳閘是常見配置，感應線圈與觸點和負載串聯，手柄指示電路狀態(tài)，可作開關提供過流保護。
- 開關：不需要過流保護時可去掉線圈機構成為低成本單極或多極電源開關。
- 絕緣電阻：500Vdc時所有電氣隔離端子間最小100兆歐。
- 介電強度：所有電氣隔離端子間應能承受3750Vac(3750V~)、50/60Hz交流電壓60秒。
- 耐久性：斷路器至少運行10,000次操作，額定電流和電壓下6,000次，空載4,000次。
- 工作溫度：–40°C至+85°C。
- IEC 144分類：類型手柄間距 - IP40，端子 - IP00。
- 防潮性：10天、40°C、95%相對濕度下符合IEC68 - 2 - 3測試C。
- 鹽霧：根據IEC68 - 2 - 11測試K，35°C下用5%溶液48小時。
- 沖擊：50g、11m秒、半正弦，額定電流且手柄向下無電流(瞬時裝置用80%額定電流)，按IEC68 - 2 - 27測試Ea且需終端擋塊防縱向移動。
- 振動：4g、5–500Hz(最大雙振幅位移1.5mm)，額定電流且除手柄放下無電流外(瞬時裝置用80%額定電流，每架飛機一小時)，按IEC68 - 2 - 6測試F方法A且需終端擋塊防縱向移動。
| 額定電流 （Amps） | 電阻 （ohms） DC 延遲 51, 52, 53, 59 | 阻抗 （ohms） 交流，50/60Hz 延遲 61, 62, 63, 69 | 阻抗 （ohms） AC，400Hz 延遲 41, 42, 43, 49 |
| 0.2 | 45.8 | 28.5 | 71.94 |
| 1 | 1.38 | 1.1 | 2.85 |
| 5 | 0.371 | 0.29 | 0.76 |
| 10 | 0.055 | 0.051 | 0.12 |
| 15 | 0.017 | 0.016 | 0.032 |
| 20 | 0.006 | 0.006 | 0.01 |
| 30 | 0.003 | 0.004 | 0.006 |
| 50 | 0.0019 | 0.0018 | 0.0019 |
| 60 | 0.00157 | 0.00134 | - |
| 70 | 0.00147 | 0.00133 | - |
