VCD30-D12-T512三路輸出隔離式DC-DC電源模塊CUI
發布時間:2024-09-18 10:38:19 瀏覽:795
VCD30-D12-T512是CUI公司的一個三路輸出隔離式DC-DC電源模塊,具有以下特點:
輸入電壓范圍:9-18VDC
輸出電壓和電流:
第一路輸出:5VDC,最大電流3500mA
第二路輸出:±12VDC,最大電流±310mA
空載電流:35mA
滿載效率:79%
主要技術特點:
1. 電壓精度:
單路輸出:±2.0%
雙路輸出:±2.0%
三路輸出:±2.0%
2. 隔離電壓:500VDC
3. 開關頻率:300kHz
4. 工作溫度范圍:-25°C到+71°C
5. 存儲溫度范圍:-55°C到+105°C
6. 短路保護:連續
7. 尺寸:2x2x0.4英寸 (50.8x50.8x10.2mm)
8. 外殼材質:黑色涂層銅,帶非導電底座
該模塊適用于需要穩定多路電壓輸出的應用,具有較高的轉換效率和寬工作溫度范圍,特別適合工業自動化、通信設備等需要高可靠性電源的場合。
相關型號參數:
mode number | input voltage | output voltage | output | input current | ||
current | no load | full load | efficiency | |||
VCD30-D12-S3R3 | 9-18VDC | 3.3VDC | 5000mA | 30mA | 1860mA | 74% |
VCD30-D12-S5 | 9-18VDC | 5VDC | 5000mA | 30mA | 2675mA | 78% |
VCD30-D12-S12 | 9-18VDC | 12VDC | 2500mA | 30mA | 3050mA | 82% |
VCD30-D12-S15 | 9-18VDC | 15VDC | 2000mA | 30mA | 3050mA | 82% |
VCD30-D12-D5 | 9-18VDC | ±5VDC | ±2500mA | 35mA | 2675mA | 78% |
VCD30-D12-D12 | 9-18VDC | 士12VDC | ±1250mA | 35mA | 3050mA | 82% |
VCD30-D12-D15 | 9-18VDC | ±15VDC | ±1000mA | 35mA | 3050mA | 82% |
VCD30-D12-T512 | 9-18VDC | 5/±12VDC | 3500/±310mA | 35mA | 2640mA | 79% |
VCD30-D15-T515 | 9-18VDC | 5/±15VDC | 3500/±250mA | 35mA | 2640mA | 79% |
VCD30-D24-S3R3 | 18-36VDC | 3.3VDC | 5000mA | 30mA | 920mA | 75% |
VCD30-D24-S5 | 18-36VDC | 5VDC | 5000mA | 30mA | 1336mA | 79% |
VCD30-D24-S12 | 18-36VDC | 12VDC | 2500mA | 30mA | 1525mA | 82% |
VCD30-D24-S15 | 18-36VDC | 15VDC | 2000mA | 30mA | 1525mA | 82% |
VCD30-D24-D5 | 18-36VDC | ±5VDC | ±2500mA | 30mA | 1336mA | 79% |
VCD30-D24-D12 | 18-36VDC | ±12VDC | ±1250mA | 30mA | 1470mA | 85% |
VCD30-D24-D15 | 18-36VDC | 士15VDC | ±1000mA | 30mA | 1470mA | 85% |
VCD30-D24-T512 | 18-36VDC | 5/±12VDC | 3500/±310mA | 30mA | 1320mA | 80% |
VCD30-D24-T515 | 18-36VDC | 5/±15VDC | 3500/±250mA | 30mA | 1320mA | 80% |
VCD30-D48-S3R3 | 36-72VDC | 3.3VDC | 5000mA | 20mA | 460mA | 75% |
VCD30-D48-S5 | 36-72VDC | 5VDC | 5000mA | 20mA | 660mA | 79% |
VCD30-D24-S12 | 36-72VDC | 12VDC | 2500mA | 20mA | 765mA | 82% |
VCD30-D48-S15 | 36-72VDC | 15VDC | 2000mA | 20mA | 765mA | 82% |
VCD30-D48-D5 | 36-72VDC | ±5VDC | ±2500mA | 25mA | 660mA | 79% |
VCD30-D48-D12 | 36-72VDC | ±12VDC | ±1250mA | 25mA | 735mA | 85% |
VCD30-D48-D15 | 36-72VDC | 士15VDC | ±1000mA | 25mA | 735mA | 85% |
VCD30-D48-T512 | 36-72VDC | 5/±12VDC | 3500/±310mA | 25mA | 655mA | 80% |
VCD30-D48-T515 | 36-72VDC | 5/±15VDC | 3500/±250mA | 25mA | 655mA | 80% |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊
MYMGM1R824ELA5RN是一款非隔離式DC-DC電源模塊,輸入電壓7.5V至15V,輸出電壓0.7V至1.8V,最大輸出電流24A,效率高達94%。具備過電流、過電壓、欠電壓和過溫度保護,兼容PMBus 1.3。適用于PCIe/服務器、FPGA、數據通訊等應用。

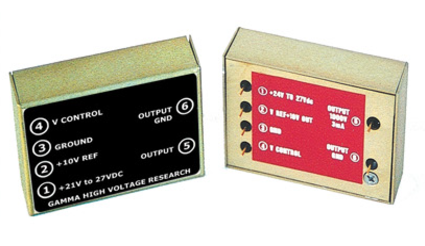

Gamma High Voltage Research PPMT 1-3.0/DC系列是一款緊湊型高壓電源模塊,提供0-1000V可編程直流輸出(最大3mA),具備低紋波(<0.1%)、雙極性可選、10V內部參考電壓及短路保護功能,適用于光電倍增管、分析儀器等場景。其技術參數包括24VDC輸入、±10%電壓穩定性、50ppm/°C溫漂,尺寸為77×54×23mm,重量不足100g,兼具高性能與經濟性。
