XCL202B081ER-G降壓DC-DC電源模塊Torex
發布時間:2024-08-09 09:18:41 瀏覽:471
XCL202B081ER-G是Torex特瑞仕公司生產的一款超小型降壓DC-DC電源模塊,屬于CL202系列。該模塊具有以下特點和規格:
1. 尺寸和結構:
尺寸為2.5mm x 2.0mm,高度為1.0mm,非常緊湊。

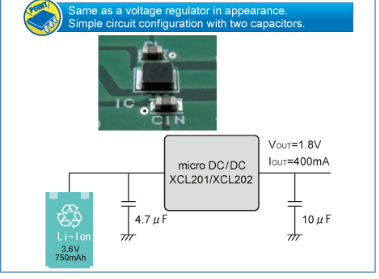

集成了線圈和控制IC,只需外部增加兩個陶瓷電容即可構成完整的電源系統。
2. 工作電壓和輸出電壓:
工作電壓范圍為2.0V至6.0V。
輸出電壓可在0.8V至4.0V之間以0.05V的間隔進行設定,精度為±2.0%。
3. 性能特點:
最大負載電流為400mA。
控制IC工作于1.2MHz的開關頻率,采用同步整流方式,內置0.42Ω Pch驅動晶體管和0.52Ω Nch開關晶體管。
從輕負載到高負載的整個負載范圍內,實現高速響應、低紋波和高效率。
待機時,整個電路停止工作,消耗電流低于1.0μA。
內置UVLO(Under Voltage Lock Out)功能,當輸入電壓低于1.4V時,強制停止內部驅動晶體管工作。
4. 啟動和放電功能:
具有高速軟啟動功能,啟動時間為0.25ms(典型值)。
利用CL的放電功能,在待機時接通LX-VSS之間的內部開關,通過內部阻抗使負載電容CL的電荷放電,從而使輸出電壓快速返回VSS電平。
5. 效率和保護:
高轉換效率,例如在VOUT=1.8V時為92%,在VIN=4.2V且VOUT=3.3V時也為92%。
內置保護電路,包括限定電流功能(定電流+閂鎖)。
6. 工作模式和控制:
工作模式為PWM/PFM自動切換控制。
具有CE(Chip Enable)功能,支持高速帶軟啟動和CL自動放電。
相關型號:
XCL202B081ER-G | XCL202B2A1ER-G | XCL202B1F1ER-G |
XCL202B091ER-G | XCL202B2B1ER-G | XCL202B1H1ER-G |
XCL202B0L1ER-G | XCL202B2C1ER-G | XCL202B1K1ER-G |
XCL202B0M1ER-G | XCL202B2D1ER-G | XCL202B1L1ER-G |
XCL202B101ER-G | XCL202B2E1ER-G | XCL202B1M1ER-G |
XCL202B111ER-G | XCL202B2F1ER-G | XCL202B201ER-G |
XCL202B121ER-G | XCL202B2H1ER-G | XCL202B211ER-G |
XCL202B131ER-G | XCL202B2K1ER-G | XCL202B221ER-G |
XCL202B141ER-G | XCL202B2L1ER-G | XCL202B231ER-G |
XCL202B151ER-G | XCL202B2M1ER-G | XCL202B241ER-G |
XCL202B161ER-G | XCL202B301ER-G | XCL202B251ER-G |
XCL202B171ER-G | XCL202B311ER-G | XCL202B261ER-G |
XCL202B181ER-G | XCL202B321ER-G | XCL202B271ER-G |
XCL202B191ER-G | XCL202B331ER-G | XCL202B281ER-G |
XCL202B1A1ER-G | XCL202B341ER-G | XCL202B291ER-G |
XCL202B1B1ER-G | XCL202B351ER-G | XCL202B391ER-G |
XCL202B1C1ER-G | XCL202B361ER-G | XCL202B3A1ER-G |
XCL202B1D1ER-G | XCL202B371ER-G | XCL202B3B1ER-G |
XCL202B1E1ER-G | XCL202B381ER-G | XCL202B3C1ER-G |
XCL202B3D1ER-G | XCL202B3F1ER-G | XCL202B3K1ER-G |
XCL202B3E1ER-G | XCL202B3H1ER-G | XCL202B3L1ER-G |
XCL202B3M1ER-G | XCL202B401ER-G |
