Solitron 2N5114/2N5115/2N5116 P溝道JFET
發布時間:2024-05-21 09:31:52 瀏覽:769
2N5114/2N5115/2N5116是P溝道JFET晶體管,在應用中具有以下特點和規格:
- 封裝:T0-18
- 最大反向柵極源極電壓(Vgss):30V
- 最大柵極電流(Igs):-90mA(2N5114)、-60mA(2N5115)、-25mA(2N5116)
- 漏源電阻(RDS(on)):75Ω(2N5114)、100Ω(2N5115)、175Ω(2N5116)
- 符合JAN/JANTX/JANTXV標準
- 符合MIL-PRF-19500/476F標準
- 低導通電阻
- 可直接從TTL邏輯或CMOS切換
- 高關斷隔離
- 提供S級等效篩選選項
- 重量輕
- MicroSemi的第二來源
規格參數:
Part Number Package 19500/ Breakdown Voltage Current R 150N | |||||||||
2N5114 | TO-18 | 476 | 30V | -90mA | 75Ω | ||||
2N5115 | TO-18 | 476 | 30V | -60mA | 1002 | ||||
2N5116 | TO-18 | 476 | 30V | 25mA | 175g | ||||
ABSOLUTE MAXIMUM RATINGS | |||||||||
Gate-Source Voltage | 30V | Storage Temperature | 65 to 200℃ | ||||||
Gate Current | 50mA | Operating Junction Temperature | -65 to 200℃ | ||||||
Lead Temperature 1/16 from case,10 sec | 300℃ | Power Dissipation Derating | 500mM 3mW°C@T=25℃ |
訂購信息:
JAN2N5115 | JANTX2N5115 | JANTXV2N5115 | ||||||
JAN2N5116 | JANTX2N5116 | JANTXV2N5116 |
這些晶體管適用于需要反相開關或“虛擬接地”開關進入運算放大器的反相輸入的場合,可處理±10VAC信號,無需驅動器,僅需+5V邏輯(TTL或CMOS)。在工作時請注意絕對最大額定值,如柵極-源極電壓、存儲溫度、柵極電流、工作結溫、引線溫度、功耗。
推薦資訊
介電諧振器振蕩器由高介電常數材料制成,電磁場可以被限制并使其諧振。諧振頻率由電介質矩形或圓盤的物理尺寸、材料的介電常數以及不同程度的支撐和容納結構決定。機械調諧是通過使調諧螺釘更靠近介電諧振器來實現的,從而將TE模式的諧振頻率修改為增加的值。諧振頻率這種行為的原因在腔體擾動理論中得到了解釋。也就是說,當空腔的金屬壁向內移動時,如果存儲的能量主要是電的,則諧振頻率會降低。

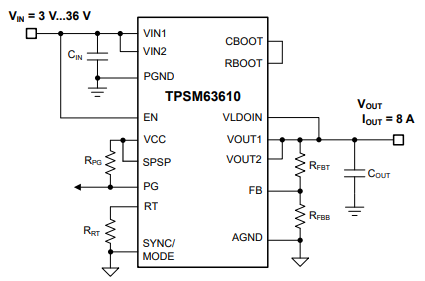

TI德州儀器?TPSM63610E起源于同步降壓模塊系列,是款高寬比集成化36V、8A直流電/直流電解決方案,集成化數個功率MOSFET、一個屏蔽式電感和數個無源元件,同時通過增強型HotRod?QFN封裝形式。
