AD4005模數轉換器ADI
發布時間:2023-10-10 17:14:14 瀏覽:588

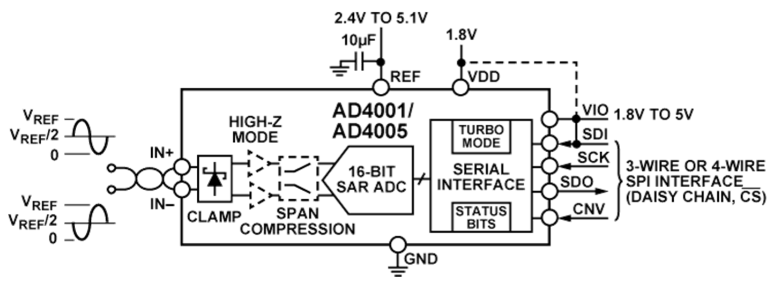

ADI的AD4001/AD4005是高精度、高速度、低能耗、16位、Easy Drive、精密逐漸靠近存儲器(SAR)模數轉換器(ADC),選用單電源VDD供電系統。AD4005基準電壓V REF是從外部施加的,而且可以獨立的電源電壓進行調節。AD4001/AD4005的功率與吞吐量呈線性相關。
EasyDrive功能能降低信號鏈多樣性和功能損耗,同時實現更高的通道密度。減少的輸入電流(特別是在高阻抗模式中)再加上較長的信號檢測階段,不需要專用型ADC驅動器。Easy Drive拓展了能夠驅動這些ADC的配套電源的范圍。
AD4005輸入跨度壓縮不需要向ADC驅動放大器提供負電源,同時保留對完善ADC編碼范圍的訪問。AD4005輸入過壓鉗位可保護ADC輸入免遭過電壓事件影響,最大限度減少對參考管腳的干擾,而且不需要外部保護二極管。
AD4005高達2MSPS的高效器件吞吐量幫助用戶能準確獲取高頻信號并執行過采樣技術,有效緩解與抗混疊濾波器設計相應的挑戰。串行外設端口(SPI)時鐘速率需求的降低能降低數字輸入輸出功能損耗,擴展數字主機選項,并優化通過數字隔離傳輸數據的工作任務。SPI兼容的串行編程接口根據使用獨立的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。
特征與優勢
易驅動
大幅度減少輸入反沖
輸入電流降為0.5μA/MSPS
增強型搜集階段,1MSPS時周期時間≥79%
首次轉換精確,無延時或管道延時
單電源運轉的輸入跨度壓縮
迅速轉換允許低SPI時鐘速率
輸入過壓鉗位保護吸收高至50mA的電流
SPI-/QSPI-/MICROWIRE-/DSP兼容串行接口
性能卓越
差分模擬輸入范圍:±V REF,V REF從2.4V至5.1V
吞吐量:2MSPS/1MSPS選擇
INL:最高±0.4LSB
保證16位,無漏碼
噪聲系數:f IN=1kHz、V REF=5V時為96.2dB
THD:f IN=1kHz時為?123dB,f IN=100kHz時為?99dB
SINAD:f IN=1MHz時為88.5dB
過采樣高動態范圍
OSR=2時為99.3dB
OSR=1024時為126dB
低電量模式
單1.8V電源供電,具備1.71V至5.5V邏輯端口
1MSPS時為4.9mW(僅VDD)
10kSPS時為80μW,2MSPS時為16mW(總功率)
10管腳封裝:3mm×3mmLFCSP、3mm×4.90mmMSOP
管腳與AD4003/AD4007/AD4011系列兼容
保證運轉:?40°C至+125°C
應用領域
功能測試設備
系統自動化
醫用器材
電源供電設備
高精密數據管理系統
儀表和操控系統
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:http://m.11shops.com/brand/68.html
推薦資訊
PDI的PE7系列高性能時鐘振蕩器,頻率40-200 MHz,尺寸緊湊7.00x5.00x1.80 mm,適用于-55°C至+125°C的工作溫度,電源電壓2.5V或3.3V,支持LVPECL輸出,集成相位抖動0.2ps,相位噪聲-138 dBc/Hz @ 10 KHz,廣泛應用于醫療、航空航天和通信系統。

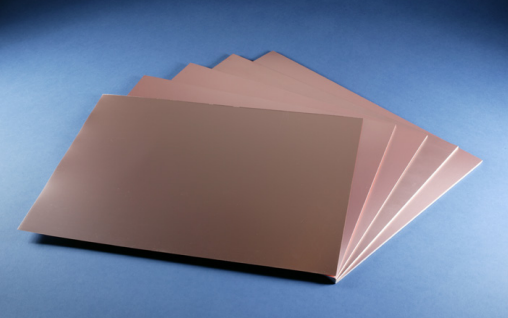

Rogers? TMM?10i層壓板各向同性熱塑性樹脂微波材質是種陶瓷熱塑性樹脂聚合物復合材料,主要用于要求穩定性可靠電鍍通孔的帶狀線和微帶線應用領域。
