806系列軍用航空微型D38999連接器和電纜組件Glenair
發布時間:2023-02-01 17:03:30 瀏覽:597
Glenair的806系列具有明顯的規格和重量合理安排,同時符合商業服務和軍事航空航天,工業自動化,運輸設備等廣泛運用的關鍵性能基準。806系列Mil-Aero設計適用于嚴苛的震動,沖擊和環境設定,及其高原氣候,無壓力的飛機區域,嚴苛的額定電壓和高原氣候浸泡標準,具備諸多的機械結構設計自主創新,包括經久耐用機械插入點,徑向密封,和三波紋電纜環密封性。其減少的螺距和重新規劃的棘輪避免了解耦問題,尤其是在小機殼尺寸下,解決了機殼尺寸9和11MIL-DTL-38999系列III連接器的重點問題之一。
新一代中小型航空航天級圓形連接器IAWD38999
致力于飛機和工業自動化等極端應用環境中廣泛使用需求設計
升級環境、電氣和機械化性能
集成化抗解耦技術
高密度20HD和22HD觸點陣列
玻璃密封性,輕質鋁密封性,高溫,纖維和過濾版本

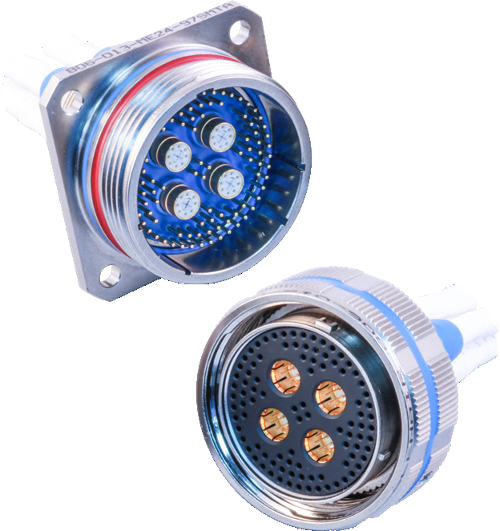

高速配備與ElOchito八軸接觸點??梢蕴峁┙桓豆S末端光纖尾纖和線接頭模塊806系列Mil-Aero是種航空航天級微型圓形連接器,具備三個螺紋連接。806系列連接器比傳統航空連接器小得多、更加輕。可以提供22HD,20HD規格的接觸點及其8規格的功率和高速ElOchito?,quadx和光纖線選項。806系列提供的接觸點數量是MIL-DTL-38999系列III的兩倍,而性能參數沒有任何減少。事實上,單獨的實驗室測試已經證明,806系列滿足并且在大多數情況下超出MIL-DTL-38999的需求。
但是806系列不僅是體積重量的減少。這種通過航空驗證的高性能連接器具備許多創新性功能,能夠滿足軍事/航天工業的最嚴苛需求,包括更高效的抗震動誘導去耦性能參數。這是由重新規劃棘輪機構和導入比D38999中適用的更淺的適用螺紋斜角來實現。
Glenair開啟了單面屏蔽平臺,允許電纜線屏蔽、護線套和絕緣層模塊的直接連接。806維持了這一創新性——Glenair首款專門用于應用超輕納米技術屏蔽端帶的連接器,最大程度地減少了尺寸和重量。
另一個持續改善是具有凸起凸臺的“禮帽”絕緣子,以簡單的指向絕緣子腔和固定夾及其較高的額定電壓。
806系列軍用航空連接器選用o形環徑向接口密封設計,而并非普通密封圈。這允許更加容易的金屬對金屬耦合,持續改善密封性和更高效的EMI性能參數。MIL-DTL-38999系列III和其它傳統化航空航天圓形連接器在插座機殼內有一個平墊圈。外圍密封性必須被完全壓縮,以允許完整的金屬對金屬連接器到達底部。在某些公差下,密封性可能無法相匹配MIL-DTL-38999所需要的“無工具”連接器。
Glenair連接器是全球知名的高端品牌,廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司,授權代理銷售Glenair產品,并提供技術支持。歡迎咨詢。
詳情了解Glenair請點擊:/brand/77.html
806-012 |
806-013 |
806-019 |
806-020 |
806-039 |
