Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器
發布時間:2021-05-12 17:15:50 瀏覽:1315
Hypertronics微型四屏蔽同軸連接器始終保持整個連接器對的信號屏蔽阻抗(在四芯屏蔽使用中大于每秒1Gbit),并提供螺紋版本,包含直通和直角電纜安裝使用,和PCB安裝使用配置.

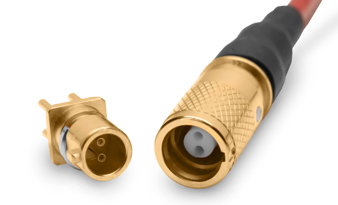

Hypertronics微型雙屏蔽同軸系列配備小型阻抗匹配連接器,可提供可控阻抗和緊密間隔的PCB焊盤間隔。這些連接器選用帶NDL、SMA和微型D尺寸外殼的真正差分雙屏蔽同軸封裝;Hypertronics NDL微型雙屏蔽同軸系列有螺紋和快速斷開型,直徑比SMA同軸連接器小25%??焖贁嚅_(kāi)型的最大直徑為0.250英寸,螺紋型的六角連接螺母為0.250英寸。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
機械和環境規范
罩殼型式 | -65°C至+ 125°C |
耐久性 | 插拔次數最低500次 |
耦合螺母 | 最低值2.3英寸磅 |
嚙合/ | 最大值3磅/3到5磅 |
耐蝕性 | MIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213br />測試條件B |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
罩殼與內部觸頭 | 符合ASTM-B16的黃銅,UNS C36000合金 |
絕緣子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
連接器插頭/ | 符合ASTM-B211/221的6061-T6鋁材 |
墊片/密封件 | 硅酮橡膠,符合A-A-59588 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大250 VDC |
絕緣電阻 | 在直流200 V下最低為5000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過1 Gbit |
差分對線纜阻抗 | 150 歐姆 + 15 歐姆 |
信號到屏蔽線纜的阻抗 | 75 歐姆 + 10 歐姆 |
推薦資訊

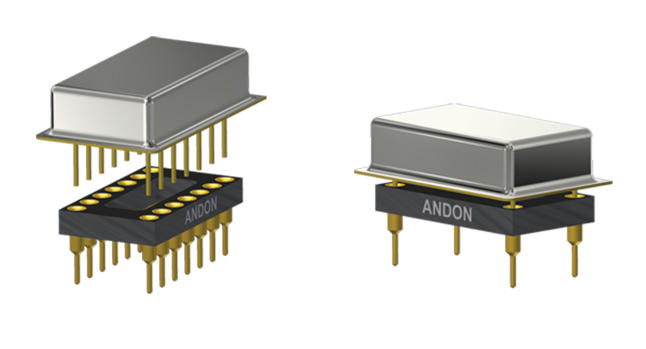

ANDON?是全球領先的高精密插座制造商。ANDON行業內最大的圖像傳感器插座產品系列已經開發出來。ANDON圖像傳感器插座可電焊焊接在諸多印刷線路板、光電科技、氣體傳感器、電源轉換器、蓄電池、晶體振蕩器、保險絲、繼電器等電子產品上。

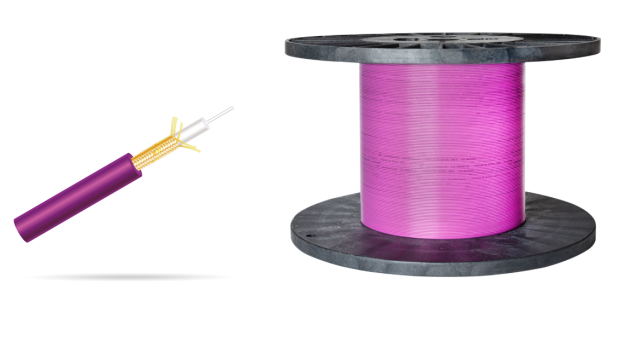

OFS 的 Avioptics? 系列是一款專為航空航天和國防等惡劣環境設計的光纖電纜,采用200μm HCS(高濃度硅芯)光纖和ETFE 護套,具有優異的耐化學腐蝕性(如抗噴氣燃料、油、溶劑等)。其物理特性包括 500μm ETFE 緩沖層、1.8mm 外徑,光學性能在 850nm 波長下衰減 ≤8 dB/km,并具備出色的機械強度(最大安裝負載 445N)和寬溫工作范圍(-65°C 至 +125°C)。此外,它符合 FAR 25.869 防火標準(0秒滅火時間),適用于飛機傳感器、通信系統、激光傳輸、高溫環境及軍用車輛線束等關鍵應用。
